对工程师来说，PCB多层板打样并不只是把Gerber文件上传、等待工厂生产。层数越高，涉及的层叠结构、孔径、线宽线距、阻抗、表面处理、板材和检测要求就越复杂。尤其在工控、通信、医疗和电子等应用中，一个关键参数没确认好，都可能影响后续调试效率和产品稳定性。那么，PCB多层板打样有哪些注意事项？

一.先看层数与场景：为什么不是“多两层”这么简单？

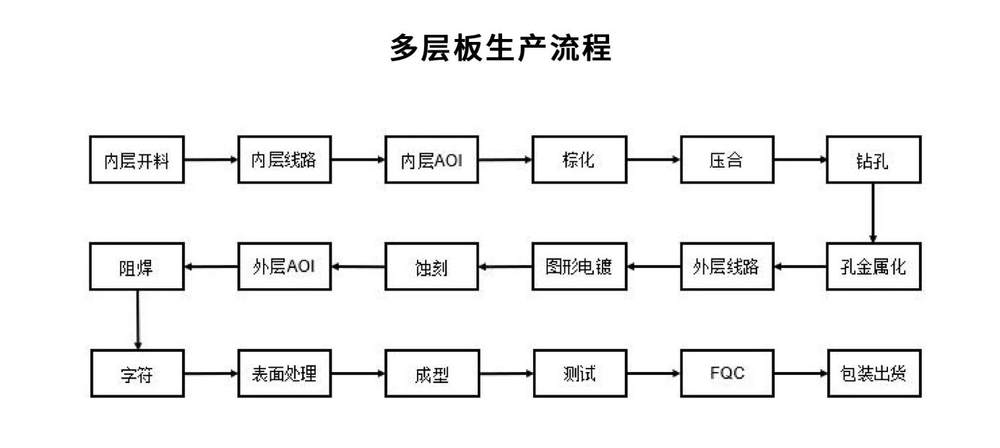

PCB多层板通常指四层及以上导电图形的印制电路板，内层由导电图形与绝缘材料压制而成，外层为铜箔，层间导电图形通过导孔互连。相比单面板、双面板，多层板增加了压合、内层线路等工序，工艺流程更复杂，技术要求也更高。

所以，做PCB多层板打样前，首先要确认的不是“能不能做”，而是：这个项目为什么需要多层板？是因为布线密度不够，还是信号完整性要求更高？是有BGA封装、高速接口，还是对电源完整性、电磁兼容性有更高要求？

以6层PCB为例，它拥有六个独立导电铜箔层，相比2层板和4层板，可以提供额外的内层布线层，或者更灵活的电源层、地层分割。典型6层板中，顶层和底层常用于元器件放置和信号布线，中间层则可根据设计需要分配为信号层、电源平面或地平面。

这类结构的价值在于，它能帮助工程师解决复杂设计中的几个核心问题：

一是提升布线密度。随着FPGA、SoC、高性能处理器等器件引脚数量增加，有限面积内的布线压力明显上升，多层结构可以提供更多布线空间。

二是改善信号完整性。高速数字电路中，DDR、PCIe、高速以太网、USB 3.0等接口对回流路径、阻抗匹配和串扰控制都有较高要求。更合理的电源层、地层和信号层安排，有助于减少反射、串扰和地弹等问题。

三是优化电源完整性和EMC表现。专用电源层和地平面可以形成更稳定、低阻抗的供电网络，也有助于抑制电磁干扰，提高系统稳定性。

因此，当产品涉及高性能路由器、显卡、PLC模块、便携医疗设备、无人机主板等场景时，传统2层或4层板可能已经难以满足设计要求，而6层及更高层数的PCB多层板，就成为更合理的工程选择。

二.再看关键制造参数：孔径、线宽线距、板厚和阻抗

确定层数之后，工程师还需要进一步关注制造参数。PCB多层板打样中的很多问题，往往不是出现在“设计能不能画出来”，而是出现在“设计能不能稳定制造出来”。

首先是孔径。多层板依靠过孔实现层间互连，孔位、孔径、电镀质量都会影响导通可靠性。多层PCB层数越高，层间连接越复杂，对钻孔和电镀工艺的要求也越高。以嘉立创为例，其多层板PCB制造支持最小孔径0.15mm，支持0.1mm机械微钻孔，用于满足高密度PCB对微小过孔的需求。

其次是线宽线距。线宽线距直接关系到布线密度、信号传输和加工良率。在BGA、高速接口或小型化产品中，如果线宽线距能力不足，工程师可能不得不牺牲布局空间、增加板层，或者重新调整设计方案。目前，嘉立创多层PCB最小线宽线距可达0.0762mm，并支持多种层压结构。

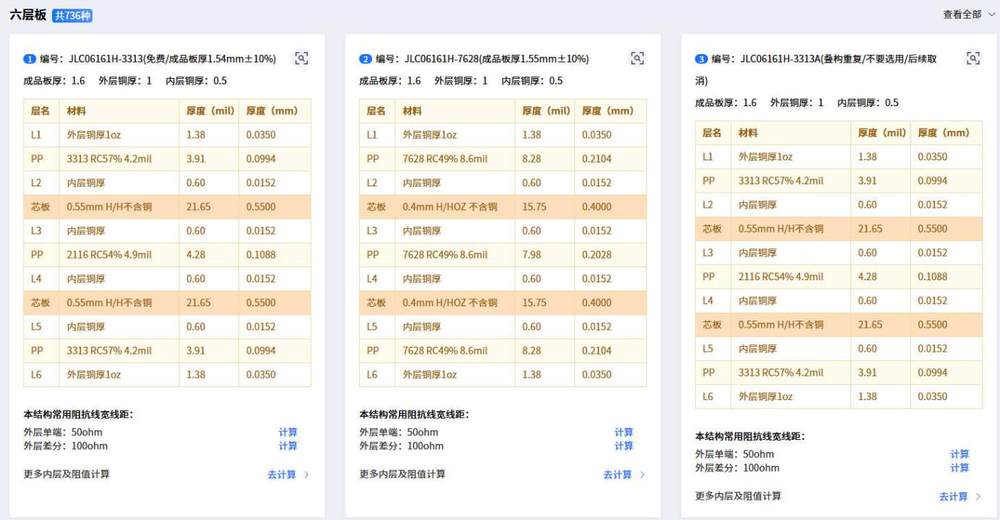

嘉立创6层板层压结构（部分）

第三是板厚与层叠。工程师在做PCB多层板打样时，不应只关注“几层板”，还要关注每一层的功能分配、介质厚度、铜厚、总板厚和层叠结构。层叠设计会影响阻抗、回流路径、电源完整性和EMC表现。对于高速信号来说，参考平面是否连续、信号层与地层距离是否合理，往往比单纯增加层数更重要。

第四是阻抗控制。高速接口、射频线路和差分信号对，通常需要精确控制特性阻抗。工程师在提交PCB资料时，最好明确需要控制阻抗的信号线位置、目标阻值、层叠要求和相关截图，避免工厂端理解偏差。

在这一点上，嘉立创多层板支持个性化阻抗设计。客户可根据嘉立创推荐叠层，将需要控制阻值大小的阻抗线截图与PCB资料一起上传；在线下单时选择“自定义阻抗”后，板厂CAM工程可根据叠层和阻值要求调整阻抗线的线宽、间距。

三、别忽视工艺选择：沉金、盘中孔等会影响打样结果

PCB多层板打样中，很多工程师容易把注意力放在层数、尺寸和价格上，却忽视了工艺选择。实际上，表面处理、正负片工艺等，都会影响焊接、布线、良率和长期可靠性。

先看沉金工艺。沉金是一种常见的PCB表面处理方式，能够提供较好的电气连接、防腐和焊接性能。对于BGA、细间距器件、高速信号产品来说，表面平整度和焊接稳定性都很重要。嘉立创多层板生产中采用沉金工艺，支持1U"和2U"沉金。

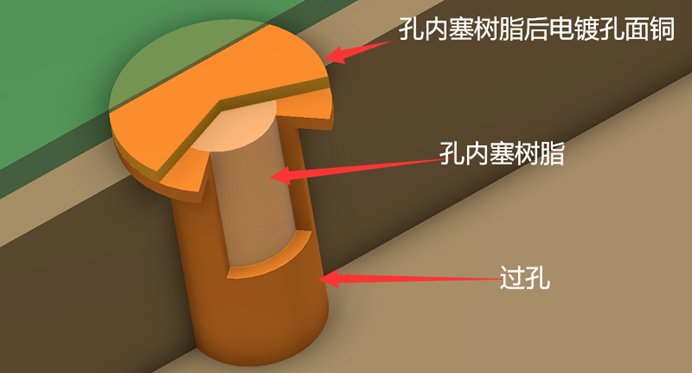

嘉立创盘中孔工艺三维图

再看盘中孔工艺。对于高密度设计，尤其是带有BGA封装的产品，布线空间常常是工程师最头疼的问题之一。普通设计中，过孔会占用宝贵的布线空间；而盘中孔工艺可以将过孔放在焊盘上，通过树脂塞孔和电镀盖帽，使焊盘表面保持较好平整度，从而释放更多布线空间。

盘中孔工艺不仅有助于提高PCB设计效率、提升PCB良率，而且有利于高速板性能。尤其在BGA布线时，如果采用盘中孔工艺，可以减少绕线，让信号走线更直接。嘉立创6-64层板支持免费盘中孔工艺，这对于多层PCB打样中的成本控制和设计灵活性都有现实意义。

此外，正片工艺也值得关注。嘉立创为保证多层板品质，只采用正片工艺，不用负片工艺。相比负片工艺，正片工艺成本更高、流程更长，但可以实现更高的图案精度和精细度，光刻过程更容易控制，也能减少分散性“坏孔”隐患。

因此，在PCB多层板打样前，工程师最好不要只问“多少钱、多久出货”，还应确认：

●是否需要沉金表面处理？

●是否有BGA或高密度布线，需要盘中孔？

●是否有高速信号或差分线，需要阻抗控制？

●是否对焊接平整度、长期可靠性和外观检测有更高要求？

这些工艺问题，往往决定了样板调试是否顺利，也影响后续小批量试产的稳定性。

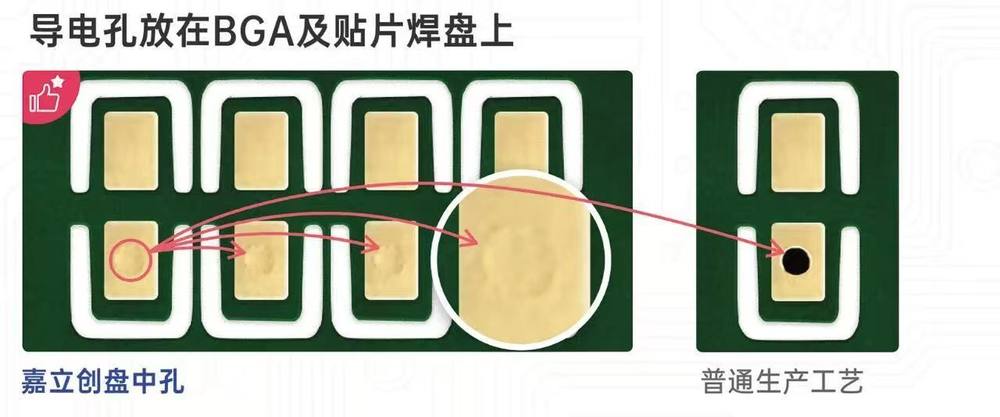

嘉立创盘中孔与普通生产工艺对比

四、最后看交付与检测：快交期背后更要看品质闭环

工程师做PCB多层板打样，当然关心交期。但越是复杂板，越不能只看交期。多层PCB的价值，不只是“快”，而是能否在快交付的同时保持工艺稳定、检测充分和品质可追溯。

板材是第一道基础。PCB板材会影响电气性能、热性能、机械强度、加工性能和环境适应性。对于多层板、高速和高可靠性应用，板材稳定性尤其重要。嘉立创多层板严选大厂A级板材，核心供应商包括KB、南亚、生益等，为多层板打样品质提供基础支撑。

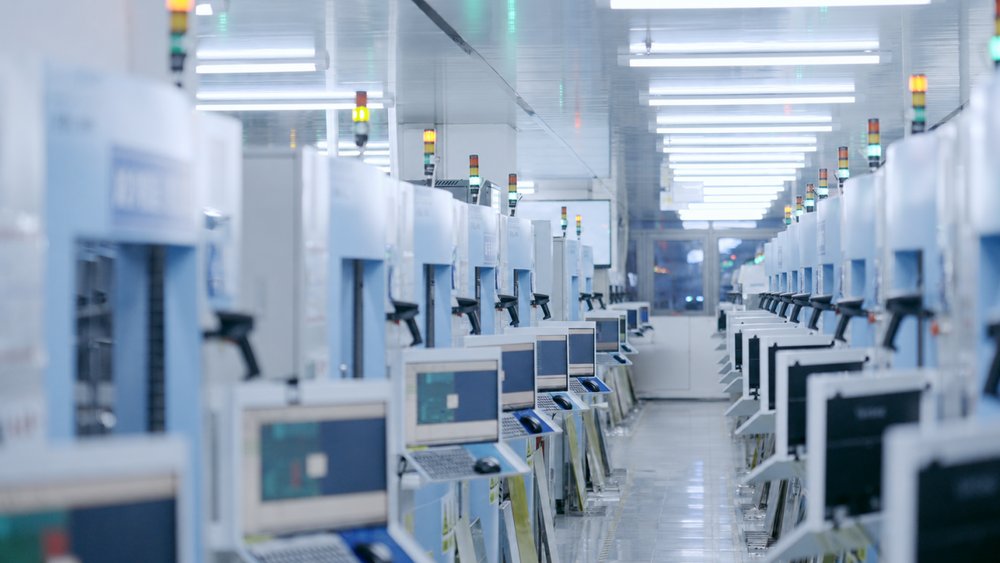

嘉立创多层板检测-飞针测试

检测是第二道保障。嘉立创多层板采用四线低阻管控、飞针测试，并在生产过程中使用AOI设备和AVI设备。四线低阻可用于准确测量低电阻值并帮助发现潜在问题；飞针测试用于保证功能性；AOI和AVI则分别从光学检测和图像检测维度提升缺陷识别能力。

交付能力是第三道支撑。多层板PCB生产流程复杂，如果产能不足，交期很容易成为研发项目的瓶颈。2026年3月，嘉立创高多层韶关二厂三条全自动生产线全面投产，对先进二厂形成产能支撑，也提升了高多层板整体交付能力。

目前，嘉立创6层、8层板最快48小时出货，普通交期可缩短至约3-5天，具体以下单页面为准。对于研发节奏紧张的工程师团队来说，这种交付能力可以帮助项目更快完成样板验证、功能调试和版本迭代。

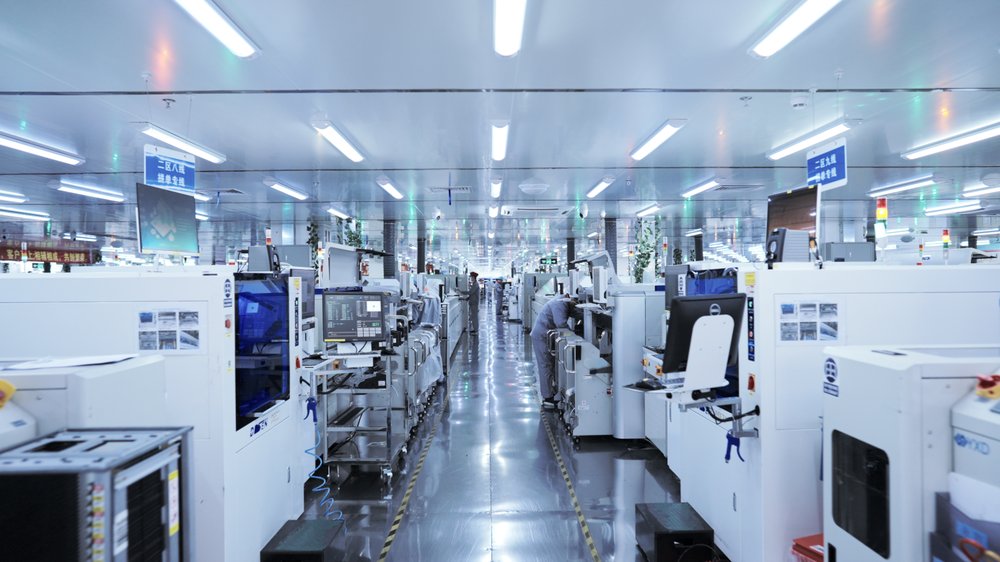

嘉立创SMT贴片车间

当然，对于一个完整的硬件项目来说，PCB打样通常只是第一步。如果后续还涉及SMT贴片和PCBA加工，工程师还需要考虑PCB、钢网、元器件、贴片等环节的衔接。嘉立创SMT提供PCB/FPC、激光钢网、SMT贴片、插件等一站式加工服务，并可配套程序烧录、通电测试、三防喷涂等工艺；同时拥有500+台高速贴片机、约300+条“贴检一体”生产线，最快可实现15小时交货。

写在最后

PCB多层板打样不是一个单一采购动作，而是一项涉及设计、制造、工艺和检测的系统工程。工程师在下单前，建议重点确认层数、层叠结构、板厚、孔径、线宽线距、阻抗控制、表面处理、盘中孔工艺、板材、检测方式和交期要求。

尤其是面对工业控制、通信设备、医疗电子、AI硬件等复杂项目时，提前把这些参数确认清楚，往往能减少后期调试、返工和项目延期风险。
