混合键合:后摩尔时代的确定性未来

韬定律与CMOS 2.0路线下国产设备新机遇
2026-06-09
来源:青禾晶元
关键词: 青禾晶元 3D封装

2026年5月,IEEE ISCAS与ITF 2026两大全球顶级峰会相继发布重磅技术路线:华为正式提出韬(τ)定律、IMEC官宣全周期CMOS 2.0技术蓝图,两大产业龙头不约而同地指向同一方向——几何微缩逼近物理天花板,3D 异构集成与混合键合成为后摩尔时代的确定性路径。在全球产业链加速向混合键合规模化落地的背景下,国产键合设备厂商青禾晶元,凭借自研混合键合设备持续深耕3D堆叠赛道,成为国产异构集成产业链的重要参与者。


一、  产业拐点:韬定律与CMOS 2.0路线共同指向垂直堆叠

全球半导体进入5nm及以下先进制程后,产业困境已全面显现:从5nm到3nm,研发成本暴涨超50%,性能收益却滑落至10-15%。同时,AI芯片的算力瓶颈从计算单元本身转向芯片内外的搬运延迟和能耗,单纯微缩晶体管已无法破解行业痛点。

2026年5月,随着华为和IMEC相继提出新的技术范式,半导体产业迎来了标志性节点。


华为提出韬定律,以“时间缩放”重构芯片设计范式

华为在IEEE ISCAS 2026上正式发布韬(τ)定律,提出以“时间缩放”替代“几何缩放”,将产业优化聚焦于信号传输时延τ,依托逻辑折叠,将关键路径上的逻辑门电路分布在垂直堆叠的多层有源层上,通过超细间距混合键合实现层间互连。这将大幅缩短信号传输距离,降低延迟与能耗,使芯片运行频率获得显著提升。



(华为韬定律代际规则)


华为明确了关键工艺参数要求:混合键合间距<2μm、套刻精度<0.5μm、键合温度<300℃。

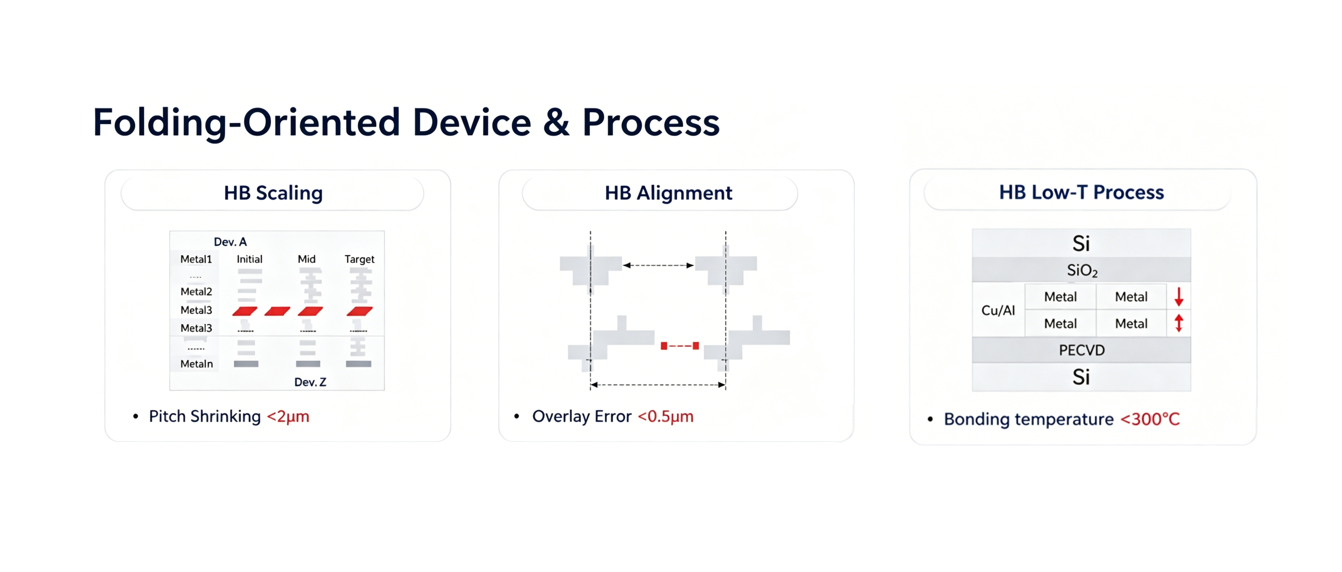

(关键工艺参数要求)

华为披露,过去六年间基于τ定律框架已实现381款芯片量产验证,固定节点下性能大幅跃升。预计到2029年,CPU性能核频率有望达到4GHz及以。这一系列代际提升的核心工程载体,正是以混合键合为基础的逻辑折叠技术。


IMEC CMOS 2.0,全链路锁定混合键合

同月,IMEC在ITF 2026上公布了从N2(2nm)到A2(0.2nm)的全周期技术路线图,这是继1月提出CMOS 2.0概念后的完整落地版本。其核心是将SoC重构为多个功能层,各层使用最适合自身需求的技术,通过3D堆叠实现垂直集成。

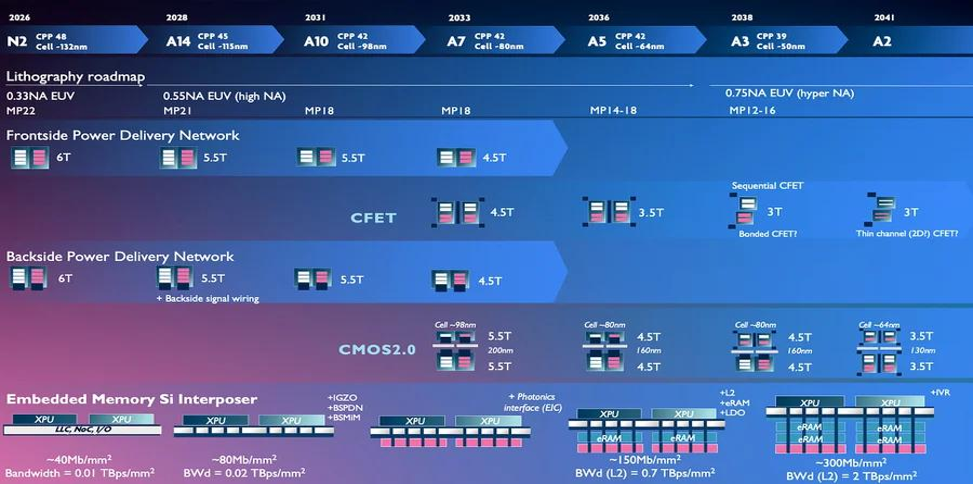

(N2 (2nm)→A2 (0.2nm) 全周期15年工艺路线)


CMOS 2.0的实现依赖于两项关键技术:3D互连和背面供电,而3D互连量产落地的核心载体正是混合键合。目前,IMEC与EVG已实现200nm铜互连间距、<40nm套刻精度。

基于设计端的韬定律与制造端的CMOS 2.0两大技术路线,可以得出以下结论:

●3D异构集成是半导体产业未来十年的核心演进方向,混合键合是其中确定性最强、价值量最高的设备赛道。

●键合设备的技术与量产能力,是制约3D异构集成产业化落地的核心瓶颈。


二、国产设备突破:青禾晶元混合键合设备全面适配韬定律与CMOS 2.0

随着3D异构集成成为产业主流,键合设备已从传统前道“配角”升级为先进封装的核心刚需。青禾晶元凭借自主研发的混合键合设备,成为国内能够对标韬定律及CMOS 2.0工艺指标的国产键合设备厂商。

在混合键合产品布局上,青禾晶元已形成覆盖多技术路线的混合键合设备矩阵:SAB6210 HB面向晶圆对晶圆(W2W)混合键合场景,兼容6-12英寸晶圆,键合精度≤±100nm;SAB8210CW面向芯片对晶圆(C2W)混合键合场景,支持8/12英寸晶圆,兼容1×1mm芯片与35μm超薄芯片,键合精度≤±200nm。

在此基础上,青禾晶元自研的SAB8210CWW双模混合键合设备,在一台设备上实现了C2W与W2W双模式的灵活切换,关键参数精准匹配华为韬定律提出的工艺规范,并面向IMEC亚微米级互连间距同步攻关超细间距混合键合技术,对标国际前沿工艺。

SAB82系列混合键合设备具备多项技术亮点:

●双模工艺集成:设备采用高度灵活的模块化设计,兼具C2W和W2W双模式混合键合。

●多尺寸兼容:支持8/12英寸晶圆,兼容1×1mm芯片与35μm超薄芯片。

●双对准方式:提供片间同轴和红外穿透两种对准方式,适配不同尺寸和材质的芯片。

●高精度、高产能:C2W键合精度≤±200nm,UPH>800片/小时;W2W键合精度≤±100nm,WPH≥12片/小时。

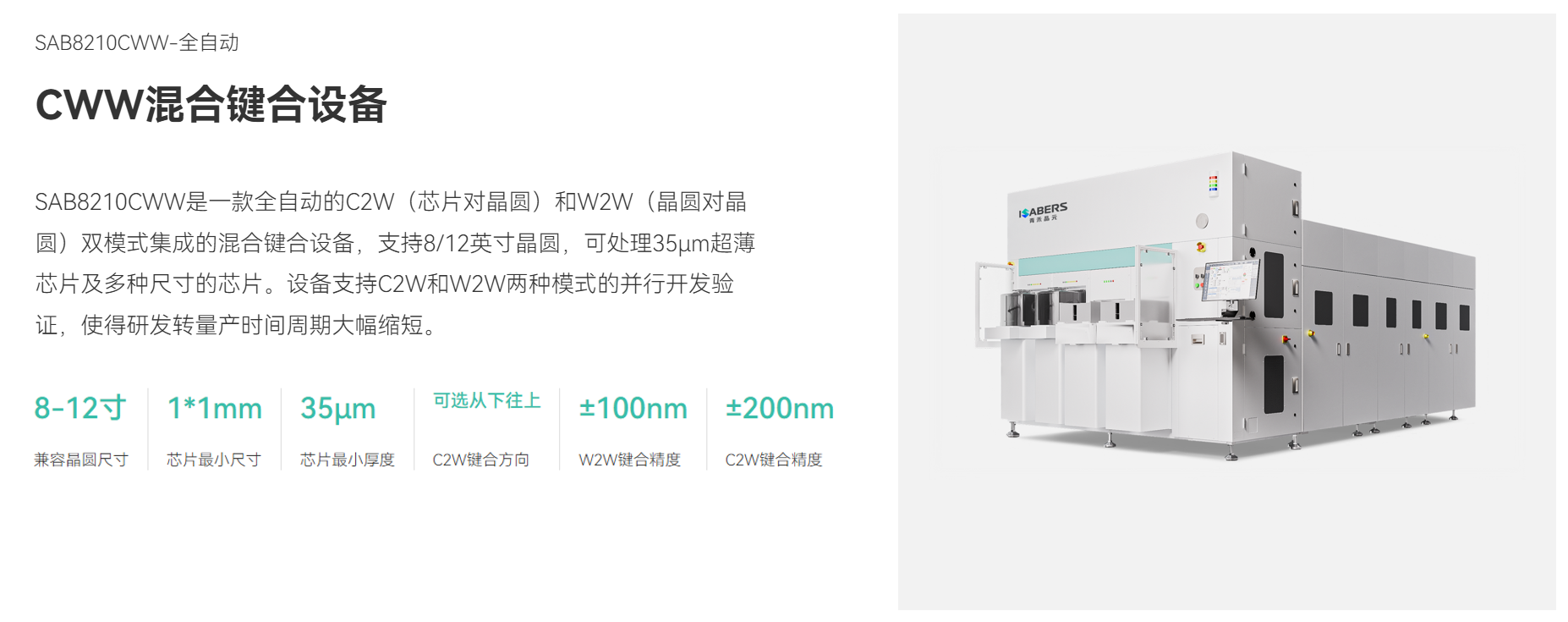

(青禾晶元SAB8210CWW混合键合设备)


依托匹配国际前沿工艺的自研设备,青禾晶元等国产键合设备厂商,将持续承接韬定律与CMOS 2.0落地带来的国产设备需求,深度融入3D异构集成产业链。


三、  结语

华为韬定律重新定义了芯片优化逻辑,IMEC CMOS 2.0锚定了全链路3D集成方向,全球半导体产业已明确未来数十年的发展路径。混合键合将驱动先进封装产业开启新周期。以青禾晶元为代表的国产键合装备的突破,不仅补齐了国内3D堆叠产业链中的关键设备环节,更让中国半导体在后摩尔时代的先进封装核心赛道,拥有了自主可控的产业话语权。
